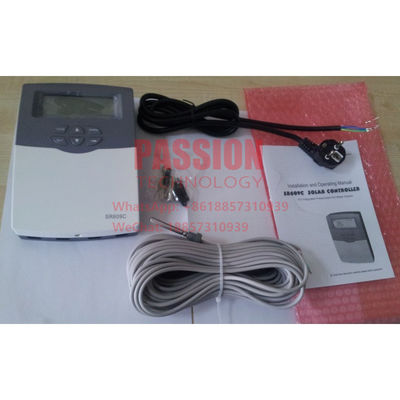

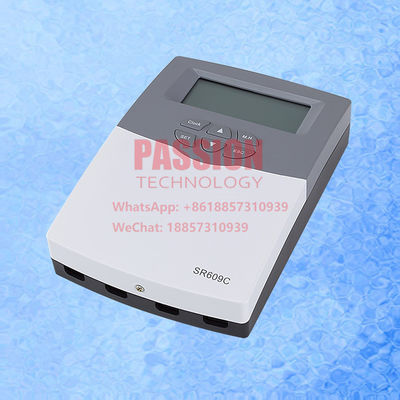

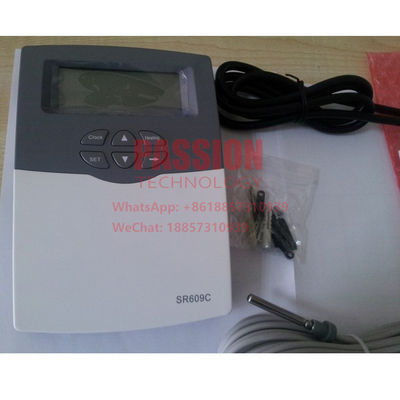

SR609C کنترل کننده هوشمند برای گرمایش دمای آبگرمکن خورشیدی تحت فشار
مقدمه:
مناسب برای سیستم خورشیدی یکپارچه بدون فشار
داده های فنی اصلی:
1 ابعاد: 210mm x 145mm x 40mm
2 مصرف خود انرژی: <3W
3 دقت اندازه گیری دمای: ±2°C
4 محدوده دمای اندازه گیری: 0 ≈ 99 °C
5 حداکثر قدرت پمپ کنترل شده: ≤600W
6 قدرت سیم گرمایش الکتریکی همراه: ≤800W
7 قدرت تقویت کننده الکتریکی کمکی ≤2000W (تعداد استاندارد)
≤3000W (انتخاب استاندارد در دسترس نیست)
8 پارامتر شیر الکترومغناطیسی: DC 12V AC 220V
دریچه تحت فشار و دریچه بدون فشار برای انتخاب در دسترس هستند
※ فشار عملیاتی شیر فشار: 0.02Mpa ~ 0.8Mpa
مناسب برای تامین مستقیم آب
※ فشار عملیاتی شیر بدون فشار: 0.0Mpa
متصل به مخزن آب یا آب با فشار پایین که
توابع اصلی:
1نمایش زمان
2نمایشگر دمای آب
3، نمایش سطح آب
4حالت اتوماتیک
5, تنظیم پیش از سطح آب
6بارگذاری دستی آب
7بارگذاری آب با دمای کنترل شده
8زمان بارگذاری آب
9بارگذاری آب در صورت کمبود آب در مخزن
10، بارگذاری آب اجباری
11افزایش فشار آب در هنگام بارگذاری آب
12گرم کردن دستي
13زمان گرم کردن
14گردش آب گرم
15عایق لوله آب گرم
16حفاظت از فشار پایین
17حفاظت از لوله های جمع کننده
18محافظت از حافظه در صورت قطع برق
توضیحات
مواد مخزن: 0.4mm ضخامت فولاد رنگ / فولاد کربن فلور
مواد مخزن داخلی: ضخامت 1.2mm درجه غذایی ، SUS304-2B فولاد ضد زنگ
لایه عایق مخزن: 55mm 45kg/m3 پلی اورتان با تراکم بالا
سوراخ ورودی و خروجی: مرد G 1/2, 3/4
فشار حداکثر: 0.6Mpa
لوله کلکتور خورشیدی: 3.3 شیشه بوروسیلیکات با پوشش N/Al
ضخامت لوله شیشه ای: 1.6mm
ضخامت لوله خلاء: P≤0.005 Pa
جذب: as=0.93-0.96 ((AM1.5)
نسبت انتشار: εh=0.04-0.06 ((80C±5C)
پارامترهای خاصیت آفتاب گرفتن در حالت بیکار: Y=220~260m2.C/K
ضریب از دست دادن گرما متوسط: ULT=0.6 ~ 0.7W/ ((m2.C)
براکت: 1.5mm ضخامت فولاد گالوانیزه
ساختار مخزن: 5 سوراخ برای ورودی هوا، ورودی و خروجی آب، بخاری الکتریکی، میگ استند
جوش: جوش قوس آرگون
قطعات قفل: از پیچ فولاد ضد زنگ
مساحت جذب کننده: 2.125 متر مربع
مقدار لوله: 30 لوله، 58x1,800mm با لوله گرما
ظرفیت مخزن: 300 لیتر
مشخصات آبگرمکن خورشیدی تحت فشار:
| مدل |
PT-H-10 |
PT-H-15 |
PT-H-18 |
PT-H-20 |
PT-H-24 |
PT-H-25 |
PT-H-30 |
| مخزن |
100 لیتر |
150 لیتر |
180 لیتری |
200 لیتر |
۲۴۰ لیتر |
250 لیتر |
۳۰۰ لیتر |
| مخزن داخلی |
فولاد ضد زنگ SUS304 2B/SUS316L |
| مخزن بیرونی |
فولاد رنگی ((Sliver/White))/SUS201/SUS304 2B/SUS316L |
| لایه عایق بندی |
فوم کردن پلی اورتان با چگالی بالا |
| تعداد لوله ها (QTY) |
10 |
15 |
18 |
20 |
24 |
25 |
30 |
| لاستیک ضد گردو |
EPDM |
| افزايش گرما به صورت دسيلي |
8.5MJ/m2 |
| فشار کاری |
0.6MPa |
| لوله خلاء سه هدف |
قطر/طول: φ58mm/1800mm؛ محتوای بالای بور و سیلیکون 3.3ساختار:تغییر تدریجی پوشش جذب انتخابی SS-AL-Nx/Cu درجه خلاء:P<=5*10-3 |
| لوله گرما |
کانسسور: φ14*70mm؛ ضخامت: 0.5mm ؛ ماده: مس قرمز TU1+آب؛ قدرت انتقال:>=150W؛ فشار کار: 4Mpa؛ فشار جوش: 4Mpa؛ |
| براکت |
فولاد گالوانیزه با پوشش پلاستیکی در رنگ سیاه/آلیاژ آلومینیوم/SUS201/SUS3042B/SUS316L، 0/20/30/45 درجه |
| منطقه گشایش کنتور |
1.23 متر مربع |
1.84 متر مربع |
2.22 متر مربع |
2.47 متر مربع |
2.96 متر مربع |
3.08 متر مربع |
3.70 متر مربع |
| منطقه ی دیافراگم |
0.95 متر مربع |
1.42 متر مربع |
1.70 متر مربع |
1.89 متر مربع |
2.27 متر مربع |
2.36 متر مربع |
2.83 متر مربع |
| منطقه جذب |
0.82 متر مربع |
1.22 متر2 |
1.46 متري2 |
1.62 متر2 |
1.96 متر مربع |
2.04 متر مربع |
2.43 متر مربع |
| لوازم جانبی ((اختیاری) |
دریچه T/P، بخارگر برقی و میگنیسم بار |
| خدمات OEM: |
نقاشی لوگوی روی محصولات و بسته بندی رایگان است (20FT,40FT,40HQ) |
نظرات:
1زمان تحویل: 7-15 روز کاری پس از دریافت پرداخت.
2مدت پرداخت: T/T، L/C، Western Union.
3گارانتی: 5 سال برای کل سیستم، 15 سال برای لوله خلاء، و 1 سال برای لوازم جانبی.
4اصطلاحات تجاری: FOB، CFR و CIF.
اصول کار سیستم:
